Kegeliges Whitworth Rohrgewinde DIN 2999

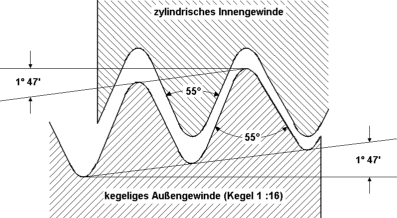

Whitworth-Rohrgewinde für Gewinderohre und Fittings. Zylindrisches Innengewinde und kegeliges (Kegel 1 :16) Aussengewinde Es kann ein geeignetes Dichtmittel im Gewinde verwendet werden, um eine dichte Verbindung sicherzustellen.
|
DIN ISO 228-1 |
DIN 2999 |
DIN 2999 |
Gänge |
Aussen- |
Kernloch- |
Flanken- |
Steigung |
Gewinde- |
Abstand der |
|
G1/16 |
R1/16 |
Rp1/16 |
28 |
7,72 |
6,56 |
7,14 |
0,91 |
0,58 |
4,0 |
|
G 1/8 |
R 1/8 |
Rp 1/8 |
28 |
9,73 |
8,57 |
9,15 |
0,91 |
0,58 |
4,0 |
|
G ¼ |
R ¼ |
Rp ¼ |
19 |
13,16 |
11,45 |
12,30 |
1,34 |
0,86 |
6,0 |
|
G 3/8 |
R 3/8 |
Rp 3/8 |
19 |
16,66 |
14,95 |
15,81 |
1,34 |
0,86 |
6,4 |
|
G ½ |
R ½ |
Rp ½ |
14 |
20,96 |
18,63 |
19,79 |
1,81 |
1,16 |
8,2 |
|
G ¾ |
R ¾ |
Rp ¾ |
14 |
26,44 |
24,12 |
25,28 |
1,81 |
1,16 |
9,5 |
|
G 1 |
R 1 |
Rp 1 |
11 |
33,25 |
30,29 |
31,77 |
2,31 |
1,48 |
10,4 |
|
G 1¼ |
R 1¼ |
Rp 1¼ |
11 |
41,91 |
38,95 |
40,43 |
2,31 |
1,48 |
12,7 |
|
G 1½ |
R 1½ |
Rp 1½ |
11 |
47,80 |
44,85 |
46,32 |
2,31 |
1,48 |
12,7 |
|
G 2 |
R 2 |
Rp 2 |
11 |
59,61 |
56,66 |
58,14 |
2,31 |
1,48 |
15,9 |
|
G 2½ |
R 2½ |
Rp 2½ |
11 |
75,18 |
72,23 |
73,71 |
2,31 |
1,48 |
17,5 |
|
G 3 |
R 3 |
Rp 3 |
11 |
87,88 |
84,93 |
86,41 |
2,31 |
1,48 |
20,6 |
|
G 4 |
R 4 |
Rp 4 |
11 |
113,03 |
110,07 |
111,55 |
2,31 |
1,48 |
25,4 |
|
G 5 |
R 5 |
Rp 5 |
11 |
138,43 |
135,37 |
136,95 |
2,31 |
1,48 |
28,6 |
|
G 6 |
R 6 |
Rp 6 |
11 |
163,83 |
160,87 |
162,35 |
2,31 |
1,48 |
28,6 |
 |
|||||||||
    |
|||||||||
